FMCS系统介绍
FMCS厂务管理系统以工业网络安全为基础，通过健全的数字化建设，消除各子系统之间的信息孤岛。对厂务设备以全生命周期的管理提高设备运行效率，依托标准化的能源管理模式，为企业的节能减碳提供支撑，以多元化全方位的沉浸式体验深度透视企业数据宝藏。系统接入的子系统包含但不限于如下：高低压配电、空压系统、空调系统、水系统、门禁系统、视频系统、灯光系统、电梯系统、特气系统、污水处理系统、废气排放系统、大宗气体、纯水系统等系统。
FMCS是一个采用分层的分布式结构的监控系统，按控制级别分分为三层：
现场设备层
包括各类传感器、变送器、探测器、阀门执行机构，变速设备，马达电机，实现对现场数据的上传和控制器命令的执行的功能。
控制层
包括可完成单元层操作的软件和硬件，实现对底层设备的数据采集，下发控制命令，监视现场控制情况的功能。
管理层
该层分为现场子系统管理和全厂管控，包括操作站、工程师站、主服务器、OPC 服务器、WEB 服务器、热备份服务器、图形打印机、报警打印机、SCADA用的HMI 软件等，还存在负责整个系统协调运行和综合管理的子系统。

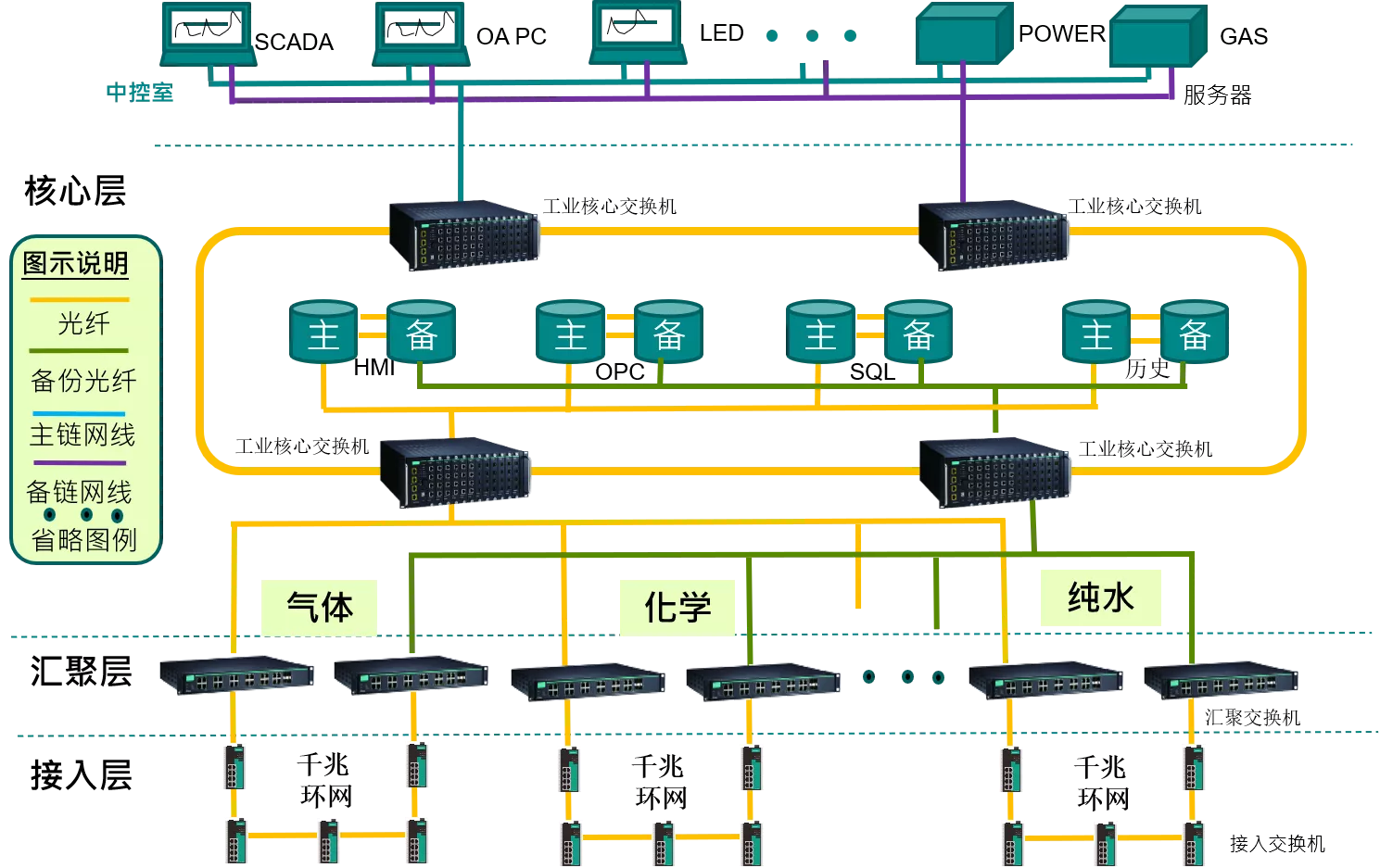

FMCS系统网络解决方案
核心层：
采用四台三层万兆级核心交换机构建核心层的万兆级光纤骨干环网。
按功能区划分，分别将中控室的大屏显示区各系统软件工作站等其他计算机，分别以冗余方式接入两台核心交换机。将HMI 主备服务器、OPC 主备服务器、SQL 主备服务器以及历史数据主备服务器，也分别以冗余方式接入其余两台核心交换机；
核心骨干环网下端两台核心交换机，参与组建汇聚层网络。
汇聚层：
对应于每个子系统，分别采用两台汇聚交换机作为子系统汇聚交换机，分别以两千兆光纤上联至核心交换机上，千兆或百兆光口则用于参与接入层网络组建
接入层
接入层每一个子系统接入层网络拓扑采冗余环网架构，使得该接入层网络具备冗余特性，接入层交换机可直接与仪器仪表标准以太网口进行通讯。
系统架构
